Materi IPA SMP

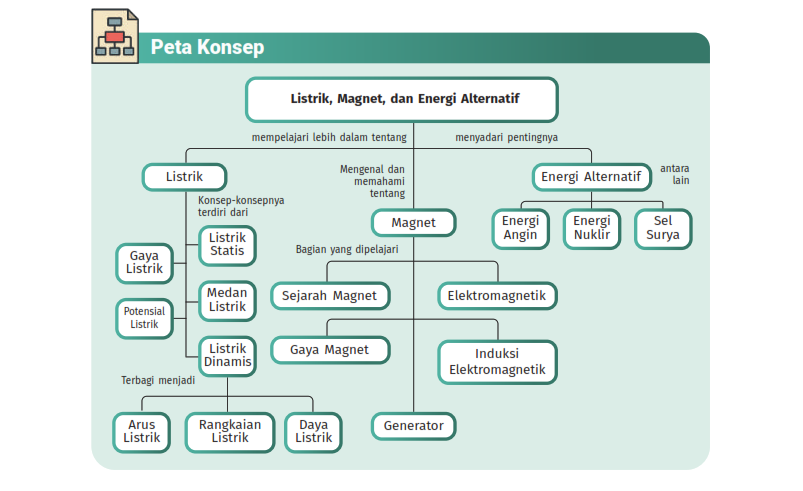

Listrik, Magnet dan Energi Alternatif

LISTRIK
A. Pengertian

Listrik adalah bentuk energi yang berasal dari aliran muatan listrik. Muatan listrik terdiri atas:

  • Muatan positif (+)
  • Muatan negatif (-)

Muatan listrik dapat bergerak melalui penghantar sehingga menghasilkan arus listrik.

B. Arus Listrik

Arus listrik adalah aliran muatan listrik dari potensial tinggi ke potensial rendah melalui penghantar.

Satuan Arus Listrik

Satuan arus listrik adalah Ampere (A).

Alat Ukur

Arus listrik diukur menggunakan amperemeter.

Contoh dalam Kehidupan Sehari-hari

  • Lampu menyala karena adanya arus listrik.

  • Kipas angin berputar karena dialiri listrik.

  • Charger mengisi daya baterai ponsel.

C. Tegangan Listrik

Tegangan listrik adalah beda potensial antara dua titik yang menyebabkan arus listrik mengalir.

Satuan

Volt (V)

Alat Ukur

Voltmeter

Contoh

  • Baterai AA memiliki tegangan sekitar 1,5 Volt.

  • Stopkontak rumah di Indonesia sekitar 220 Volt.

D. Hambatan Listrik

Hambatan adalah kemampuan suatu bahan untuk menghambat aliran arus listrik.

Satuan

Ohm (Ω)

Alat

Ohmmeter

Contoh

  • Kabel tembaga memiliki hambatan kecil.

  • Karet memiliki hambatan besar sehingga digunakan sebagai isolator.

E. Hukum Ohm

Hukum Ohm ditemukan oleh Georg Simon Ohm.

Bunyi Hukum Ohm

Besarnya arus listrik yang mengalir sebanding dengan tegangan dan berbanding terbalik dengan hambatan.

Rumus

V = I × R

Keterangan:

  • V = Tegangan (Volt)
  • I = Arus (Ampere)
  • R = Hambatan (Ohm)

Contoh

Jika tegangan 12 V dan hambatan 4 Ω:

I = V/R

I = 12/4

Jadi arus listrik yang mengalir adalah 3 Ampere.

F. Rangkaian Listrik

1. Rangkaian Seri

Komponen disusun berurutan dalam satu jalur.

Ciri-ciri

  • Arus sama pada semua komponen.

  • Jika satu lampu putus, semua lampu mati.

Contoh

Lampu hias sederhana.

2. Rangkaian Paralel

Komponen disusun bercabang.

Ciri-ciri

  • Tegangan sama pada setiap cabang.

  • Jika satu lampu mati, lampu lain tetap menyala.

Contoh

Instalasi listrik rumah.

G. Daya Listrik

Daya listrik adalah kecepatan penggunaan energi listrik.

Rumus

P = V × I

Satuan

Watt (W)

Contoh

Lampu 220 V dialiri arus 0,5 A.

P = 220 × 0,5

MAGNET
A. Pengertian

Magnet adalah benda yang mampu menarik benda-benda tertentu seperti besi, baja, nikel, dan kobalt.

B. Sifat-Sifat Magnet

1. Memiliki Dua Kutub

  • Kutub Utara (U)

  • Kutub Selatan (S)

2. Kutub Senama Tolak-Menolak

Utara dengan Utara.

Selatan dengan Selatan.

3. Kutub Tidak Senama Tarik-Menarik

Utara dengan Selatan.

4. Gaya Magnet Terbesar di Kutub

Daya tarik paling kuat berada pada kedua ujung magnet.

C. Medan Magnet

Medan magnet adalah daerah di sekitar magnet yang masih dipengaruhi gaya magnet.

Contoh

Serbuk besi di sekitar magnet membentuk pola garis medan magnet.

D. Cara Membuat Magnet

1. Menggosok

Besi digosok dengan magnet secara searah.

2. Induksi

Mendekatkan magnet pada benda feromagnetik.

3. Elektromagnet

Mengalirkan arus listrik melalui kumparan.

E. Elektromagnet

Elektromagnet adalah magnet yang dihasilkan oleh arus listrik.

Keunggulan

  • Dapat dihidupkan dan dimatikan.

  • Kekuatan magnet dapat diatur.

Penerapan

  • Bel listrik.

  • Relay.

  • Crane pengangkat besi.

  • Motor listrik.

F. Pemanfaatan Magnet

Kompas

Memanfaatkan medan magnet bumi.

Speaker

Mengubah energi listrik menjadi bunyi.

Dinamo

Mengubah energi gerak menjadi energi listrik.

Motor Listrik

Mengubah energi listrik menjadi energi gerak.

ENERGI ALTERNATIF
A. Pengertian

Energi alternatif adalah sumber energi pengganti bahan bakar fosil yang lebih ramah lingkungan dan dapat diperbarui.

Mengapa Energi Alternatif Diperlukan?

  1. Cadangan minyak bumi semakin berkurang.

  2. Mengurangi pencemaran lingkungan.

  3. Mengurangi pemanasan global.

  4. Bersifat berkelanjutan.

B. Jenis-Jenis Energi Alternatif

1. Energi Surya

Energi yang berasal dari Matahari.

Penerapan

  • Panel surya.

  • Lampu tenaga surya.

  • Kalkulator tenaga surya.

Kelebihan

  • Ramah lingkungan.

  • Tidak menghasilkan polusi.

2. Energi Angin

Energi yang berasal dari gerakan udara.

Penerapan

  • Kincir angin.
  • Pembangkit listrik tenaga angin.

3. Energi Air

Energi yang berasal dari aliran air.

Penerapan

  • Pembangkit Listrik Tenaga Air (PLTA).
  • Kincir air.

4. Energi Panas Bumi

Energi yang berasal dari panas di dalam bumi.

Penerapan

  • Pembangkit listrik tenaga panas bumi.

Indonesia memiliki potensi panas bumi yang sangat besar karena berada di wilayah cincin api.

5. Energi Biomassa

Energi yang berasal dari makhluk hidup atau sisa organisme.

Contoh

  • Biogas.
  • Bioetanol.
  • Biodiesel.
C. Keuntungan Energi Alternatif
  1. Ramah lingkungan.
  2. Dapat diperbarui.
  3. Mengurangi emisi gas rumah kaca.
  4. Mengurangi ketergantungan pada bahan bakar fosil.
D. Kelemahan Energi Alternatif
  1. Biaya awal cukup tinggi.
  2. Bergantung pada kondisi alam.
  3. Memerlukan teknologi khusus.

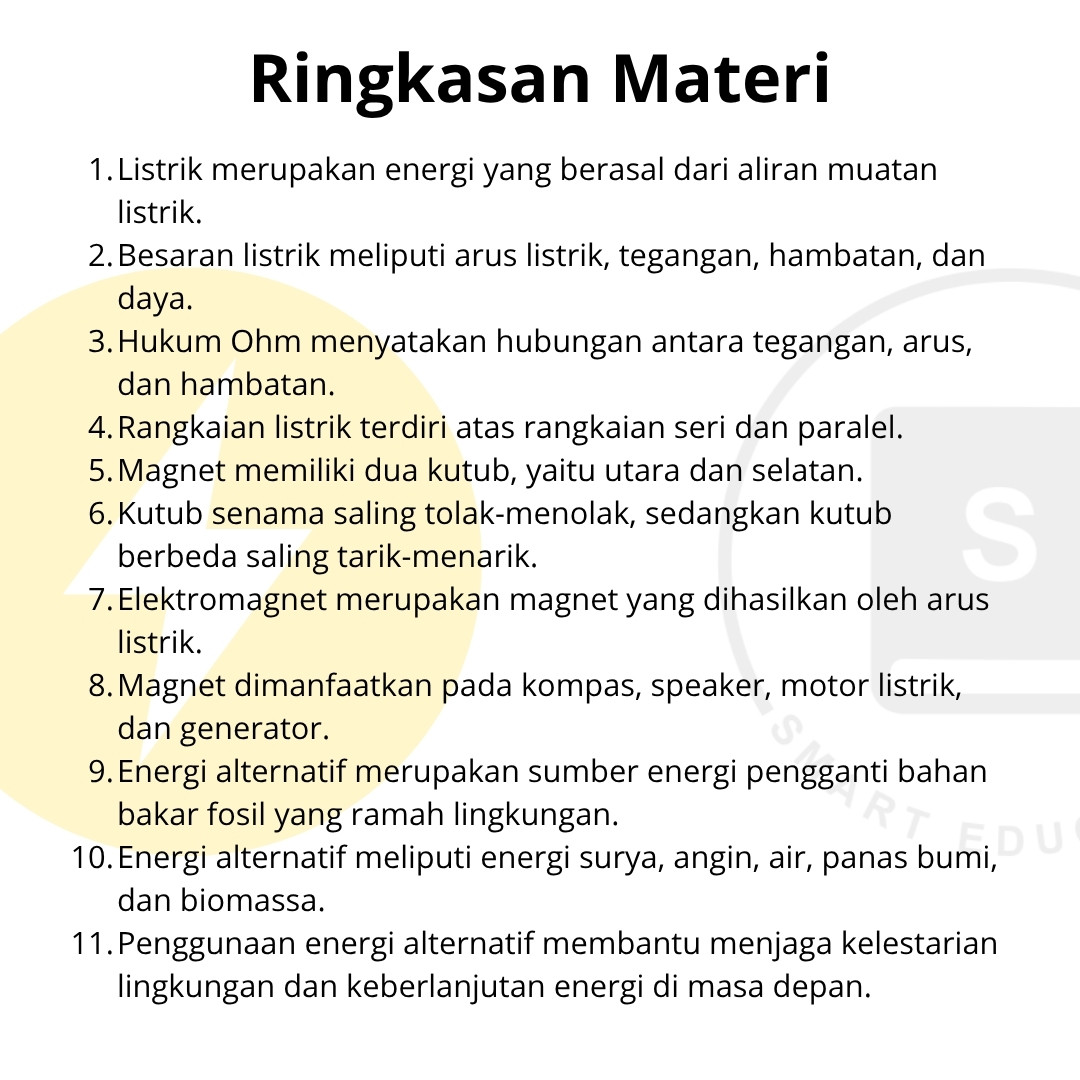

Berikut adalah ringkasan materi “Listrik, Magnet dan Energi Alternatif”

Download Materi

1. Sebuah hambatan 10 Ω dipasang pada sumber tegangan 20 V. Berapakah arus listrik yang mengalir?

Jawaban

I = V/R

I = 20/10

Pembahasan

Berdasarkan Hukum Ohm, arus diperoleh dari tegangan dibagi hambatan.

2. Apa perbedaan rangkaian seri dan rangkaian paralel?

Jawaban

  • Seri: satu jalur arus.

  • Paralel: memiliki beberapa cabang arus.

Pembahasan

Pada rangkaian seri, kerusakan satu komponen memutus seluruh rangkaian. Pada paralel, komponen lain tetap bekerja.

3. Mengapa jarum kompas selalu menunjuk arah utara dan selatan?

Jawaban

Karena jarum kompas dipengaruhi oleh medan magnet bumi.

Pembahasan

Bumi bertindak seperti magnet raksasa yang memiliki kutub magnet.

Yuk, Kita lanjut kerjakan soal dibawah ini dengan seksama:
  1. Jelaskan hubungan antara arus listrik, tegangan, dan hambatan berdasarkan Hukum Ohm!
  2. Uraikan perbedaan kelebihan dan kekurangan rangkaian seri serta rangkaian paralel!
  3. Jelaskan proses terbentuknya elektromagnet dan sebutkan tiga penerapannya dalam kehidupan sehari-hari!
  4. Mengapa energi alternatif menjadi solusi penting untuk kebutuhan energi masa depan? Jelaskan!
  5. Bandingkan energi surya, energi angin, dan energi air berdasarkan sumber energi, kelebihan, serta kekurangannya!
Next Level Challange:

1. Perhatikan pernyataan berikut!

  1. Arus listrik diukur dengan amperemeter.
  2. Tegangan diukur dengan voltmeter.
  3. Hambatan diukur dengan termometer.
  4. Daya listrik diukur dalam watt.

Pernyataan yang benar adalah ….

A. 1, 2, dan 4

B. 1, 2, dan 3

C. 1 dan 3

D. 2, 3, dan 4

2. Sebuah lampu memiliki tegangan 220 V dan arus 0,4 A. Daya lampu tersebut adalah ….

A. 44 W

B. 88 W

C. 110 W

D. 220 W

4. Perhatikan peristiwa berikut!

  1. Kompas menunjukkan arah utara.
  2. Crane mengangkat besi bekas.
  3. Speaker menghasilkan suara.
  4. Lampu menyala.

Peristiwa yang memanfaatkan magnet ditunjukkan oleh nomor ….

A. 1, 2, dan 3

B. 1 dan 4

C. 2 dan 4

D. 3 dan 4

Sumber energi alternatif yang paling bergantung pada intensitas sinar Matahari adalah ….

A. Biomassa

B. Panas bumi

C. Energi surya

D. Energi air

5. Sebuah elektromagnet dibuat menggunakan kumparan dan inti besi. Kekuatan elektromagnet dapat diperbesar dengan cara ….

A. Mengurangi jumlah lilitan dan arus listrik.

B. Menambah jumlah lilitan dan memperbesar arus listrik.

C. Mengganti inti besi dengan kayu.

D. Memutus aliran listrik pada kumparan.
